Ispezione Ottica BGA

Prestazioni ottiche superiori

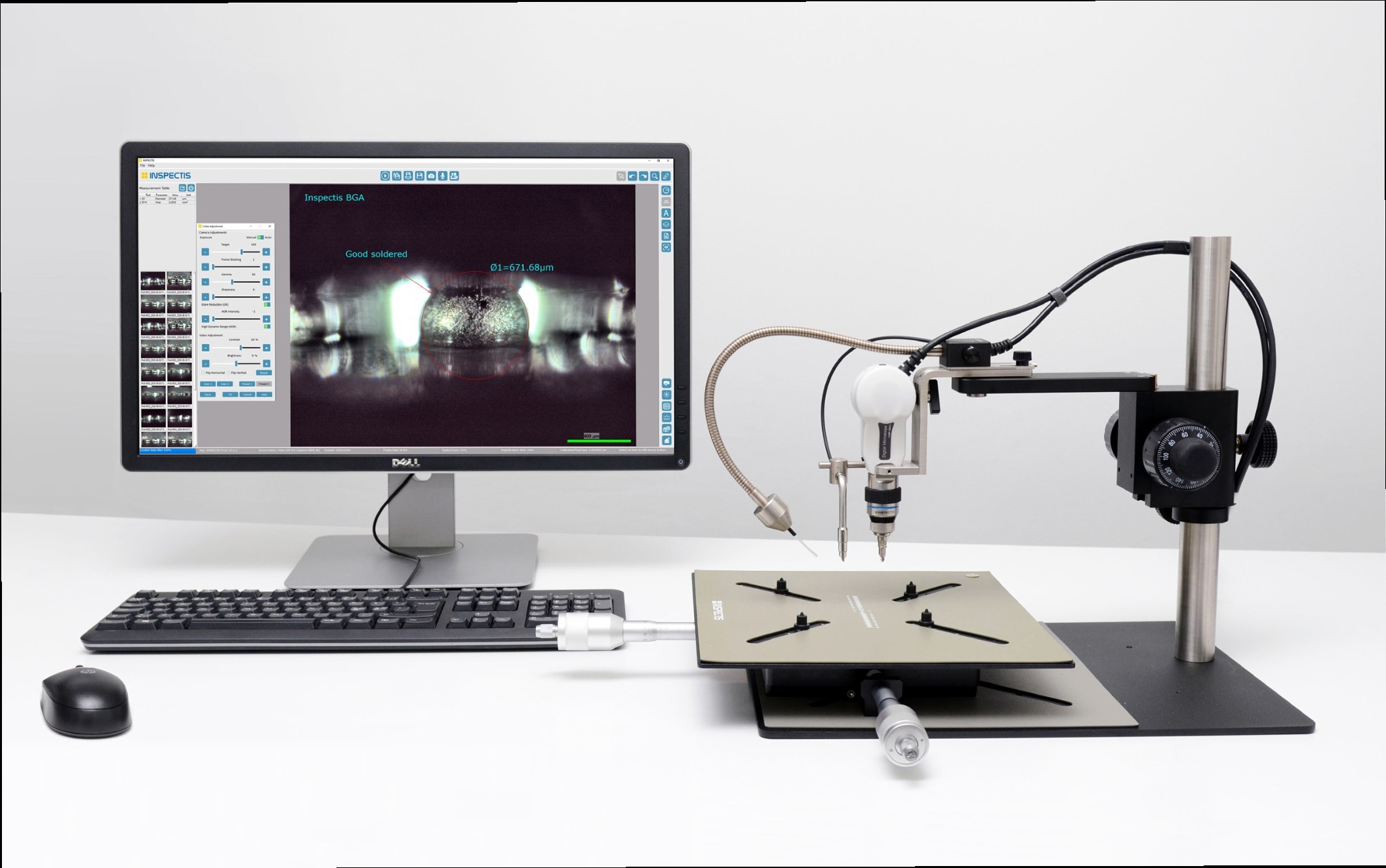

Sistema d’ispezione ottica BGA con vista laterale di nuova generazione, progettato per un’ispezione ottica rapida, flessibile con analisi e documentazione dei gunti di componenti BGA, μBGA. FipChip, CSP, CGA e SMD.

La messa a fuoco variabile dell’ottica illuminata da una fibra ottica consente all’utente di visualizzare dalla prima fino a ventesima file di saldature BGA.

Sono disponibili due prismi con dimensioni diverse adatte per ispezionare μBGA.

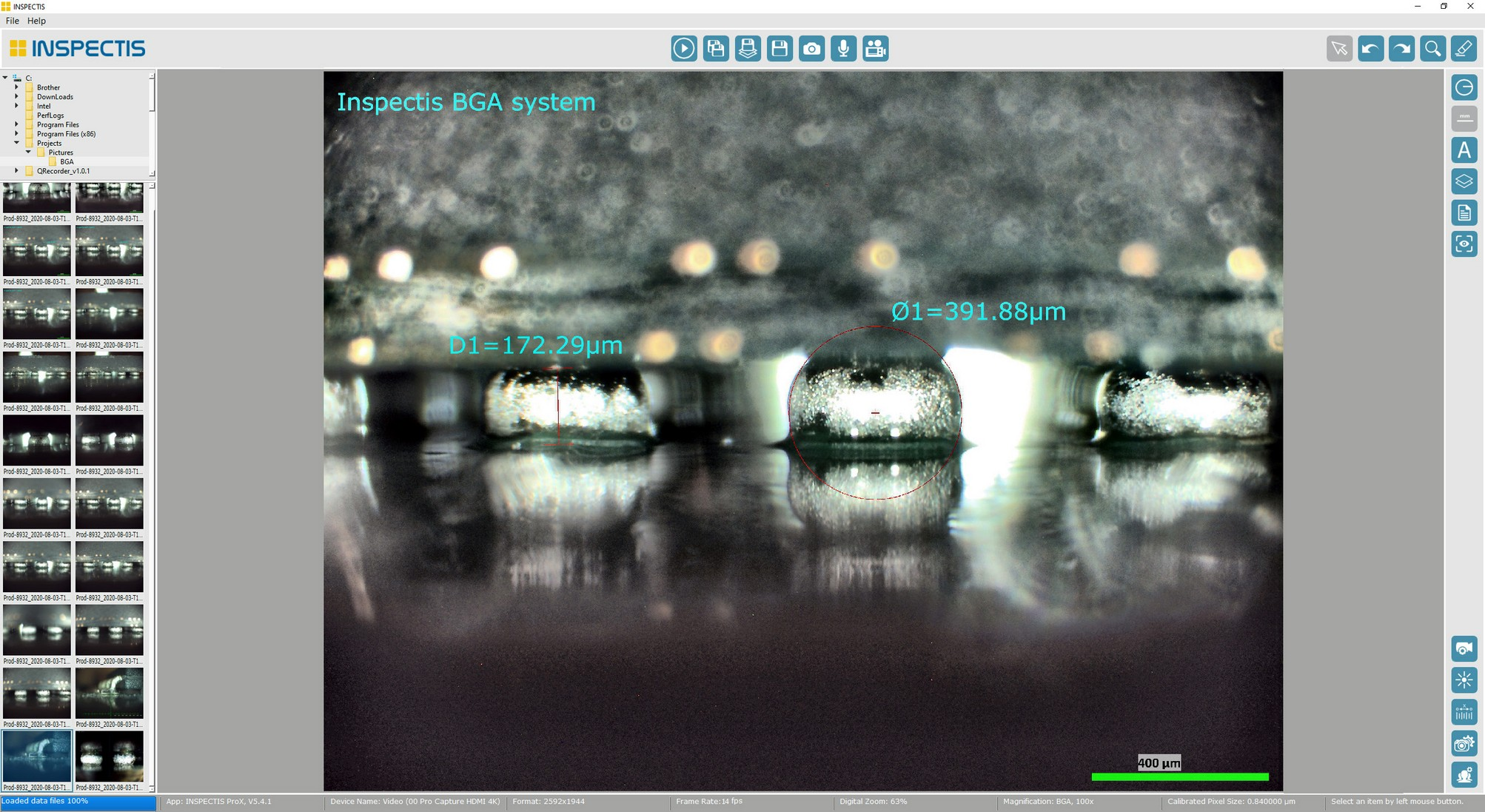

Software Inspectis ProX

Un software potente, ma facile da utilizzare, fornisce strumenti per la visualizzazione d’immagini in tempo reale, controllo avanzato della telecamera, acquisizione d’ immagini, video, audio, misurazioni geometriche, sovrapposizioni e confronto di immagini, stacking di messa a fuoco, annotazioni, reportistica e altre funzionalità.

Sviluppato per la produttività

Ottica ad alta risoluzione abbinata a un sistema di illuminazione a LED ad alta potenza, sonda ottica robusta e interfaccia della telecamera tramite USB3.0 veloce che produce video in tempo reale immagini nitide e chiare dei giunti.

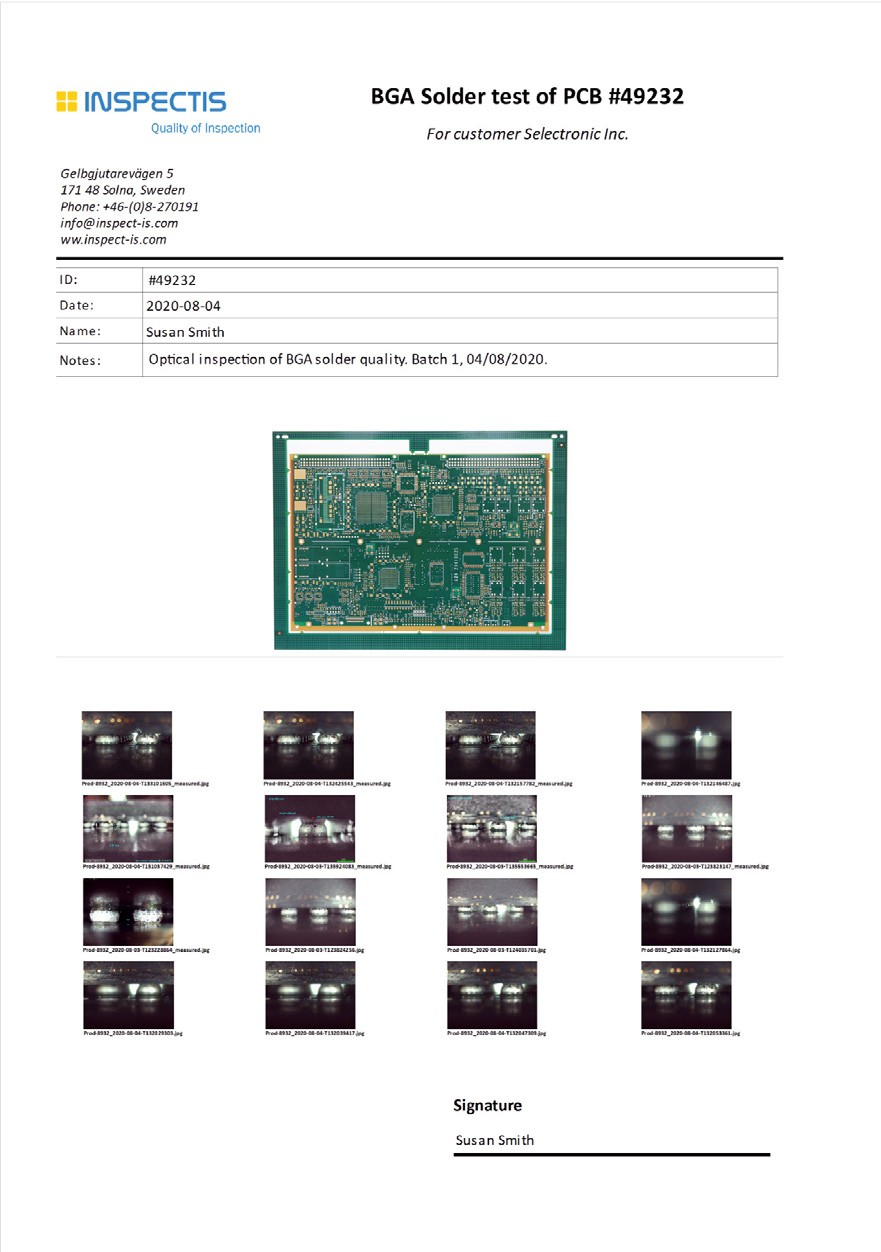

Esportazione dati, report e certificato

Il software include un generatore di report e certificati con modelli definiti dall’utente. I dati di misurazione e i commenti vengono importati automaticamente con le immagini selezionate.

La tabella dati viene generata automaticamente e collegata all’immagine misurata e stampata nel report.

I risultati possono anche essere esportati in Excel o altri programmi.

Design robusto per facilità d’uso

Supporto rigido con allineamento assiale grossolano/fine, ampia base e piano xy di precisione. Un esclusivo meccanismo soft-touch nella staffa del supporto protegge i microprismi nella punta della sonda ottica da eventuali danni quando posizionato sulla superficie del PCB.

Microprisma integrato e luce di sfondo a spazzola in fibra morbida con controllo elettronico.

Meccanismo di rotazione a 180º per un facile allineamento della sonda lungo 3 lati diversi del package BGA.

Software dedicato

Il sistema viene fornito con il software INSPECTIS©. potente, ma facile da usare per la visualizzazione, l’acquisizione, l’analisi, la metrologia delle immagini in tempo reale.

INSPECTIS© BGA ProX fornisce potenti strumenti per la calibrazione dell’ingrandimento, sovrapposizioni di immagini in tempo reale, confronto, messa a fuoco, cucitura delle immagini, annotazioni e reporting.

Disponibile in due livelli di funzionalità, INSPECTIS© Basics e INSPECTIS© ProX per l’ispezione ottica BGA con vista laterale e PCB con vista dall’alto.



Sistema avanzato, flessibile e affidabile

Una luce a spazzola in fibra con intensità variabile viene utilizzata come illuminazione di sfondo e la capacità di messa a fuoco variabile dell’ottica, permettono di vedere dalla prima fila fino alla ventesima.

La fotocamera digitale USB3.0 da 5,0 Mpix con ottica progettata su misura crea immagini luminose dei giunti di saldatura nascosti fino a 40 micron di distanza.

Sistema di ispezione flessibile e versatile

Grazie alle sue ottiche intercambiabili con vista laterale e superiore, il sistema di ispezione ottica BGA Inspectis fornisce una soluzione  flessibile e versatile adatto per tutte le attività d’ ispezione ottica post-produzione o R&S.

Articoli inclusi quando ordinil BGA-002

  • Microscopio digitale, 5 MP, interfaccia USB3.0
  • Software di ispezione BGA INSPECTIS© ProX

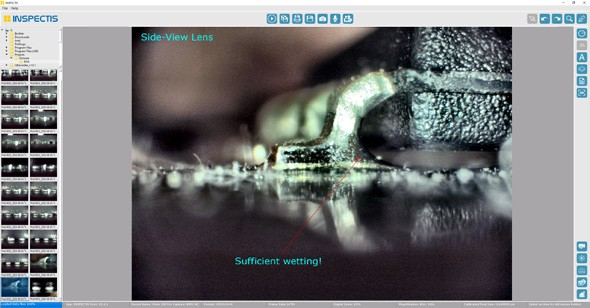

  • Lente di ispezione BGA intercambiabile a 90º con vista laterale
  • Lente varifocale intercambiabile a vista dall’alto 80x Inspectis
  • Luce di sfondo in fibra ottica con LED ad alta potenza con controllo elettronico
  • Luce di sfondo a microprismi con sorgente luminosa a LED
  • Supporto con cremagliera e pignone, soft-touch e staffa girevole per microscopio BGA
  • Base XY di precisione con tappetino antistatico e pioli magnetici (4x)
  • Valigetta di trasporto in alluminio per microscopio digitale e lente BGA
  • Interruttore a pedale USB Inspectis per software INSPECTIS©, 1 pedale
  • Assistenza e supporto annuale per software INSPECTIS© (un anno)
